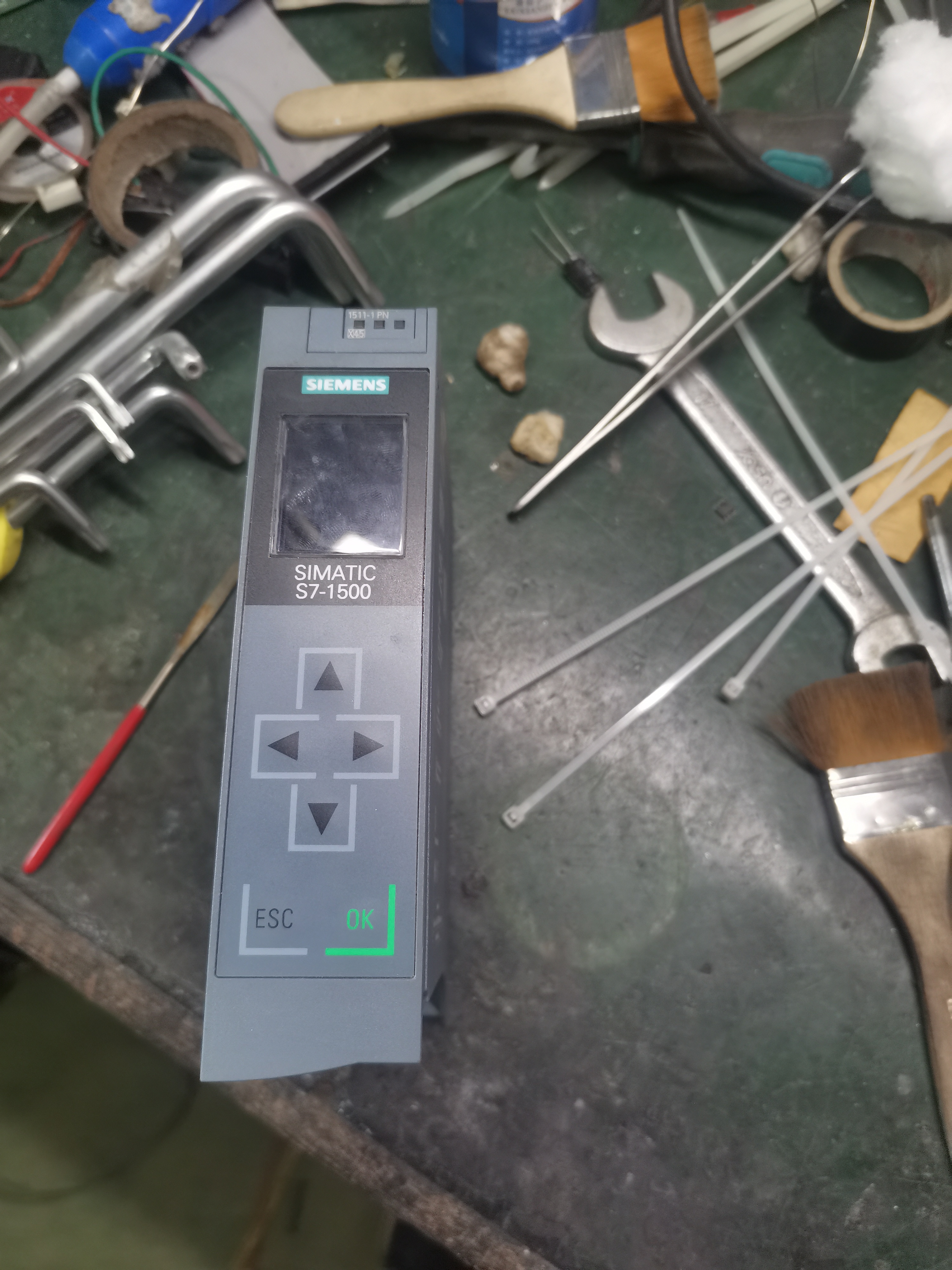

长沙西门子PLC S7-1500硬件及软件故障排查维修

一、概述
西门子PLC S7-1500系列是西门子PLC新一代产品,它通过多方面的创新,为用户提供了更高性价比的产品,提高了用户的工程实施效率。西门子PLC S7-1500为用户在自动化控制系统中提供了更高的运行能力,而且简单易用,节省了大量的系统开发时间,西门子PLC S7-1500系列有很强的通讯功能,和扩展能力,为用户提供了多种性能优异的解决方案。本文下面为您介绍一下西门子PLC S7-1500系列的故障诊断方法,为您在调试时进行参考。

二、西门子PLC S7-1500系列故障诊断
1、PLC硬件故障
一般来说,PLC是极其可靠的设备,出故障率很低,但由于外部原因,也可导致PLC损坏。
       (1)、西门子S7-1500的PLC输出公共端标1L、2L等,工作电脑为ACL1N表示,+24V电源为L+M表示对初学者或经验不足者容易搞错。如果错把L+M当作220V电源端子,送电瞬间即将烧坏PLC24V电源。
       (2)、一次系统电源变压器零线排因腐蚀而中断,导致接入PLC220V电源升到380V,烧坏了PLC底部的电源模块,后整改时增加了380/220V的隔离控制变压器。
       (3)、一只工作电源为220V的接近开关,其输入PLC信号触点两根引线与接近开关的220V的电源线共用一根4芯电缆,一次 该接近开关损坏,电工更换时,错把电源的零线与输入的PLC的公共线调错,导致送电时烧坏了3路PLC输入点。
(4)PLC、CPU等硬件损坏或软件运行出错的概率几乎为零,PLC输入点如不是强电入侵所致,几乎也不会损坏,PLC输出继电器的常开点,若不是外围负载短路或设计不合理,负载电流超出额定范围,触点的寿命也很长。因此,我们查找电气故障点,重点要放在PLC的外围电气元件上,不要总是怀疑PLC硬件或*有问题,这对快速维修好故障设备、快速恢复生产是十分重要的,因此PLC控制回路的电气故障检修,重点不在PLC本身,而是PLC所控制回路中的外围电气元件。
2、*逻辑推断
用户如果使用西门子PLC S7-1500系列进行*设计后,可以先使用PLCSIM仿真器进行*逻辑的仿真。如果在仿真过程中出现问题,可以着手检查*逻辑的问题,这样做的好处是可以将问题是由软件引起的还是硬件引起的做一个区分。如果用户确认是软件逻辑问题,就要先修改软件*,然后通过仿真进行验证。通过仿真验证没问题后,再将*下载到西门子PLC S7-1500中,这时,如果还出现问题,可以排除软件逻辑问题,进行从其他方面进行排查,例如:西门子PLC S7-1500硬件模块的故障等。
