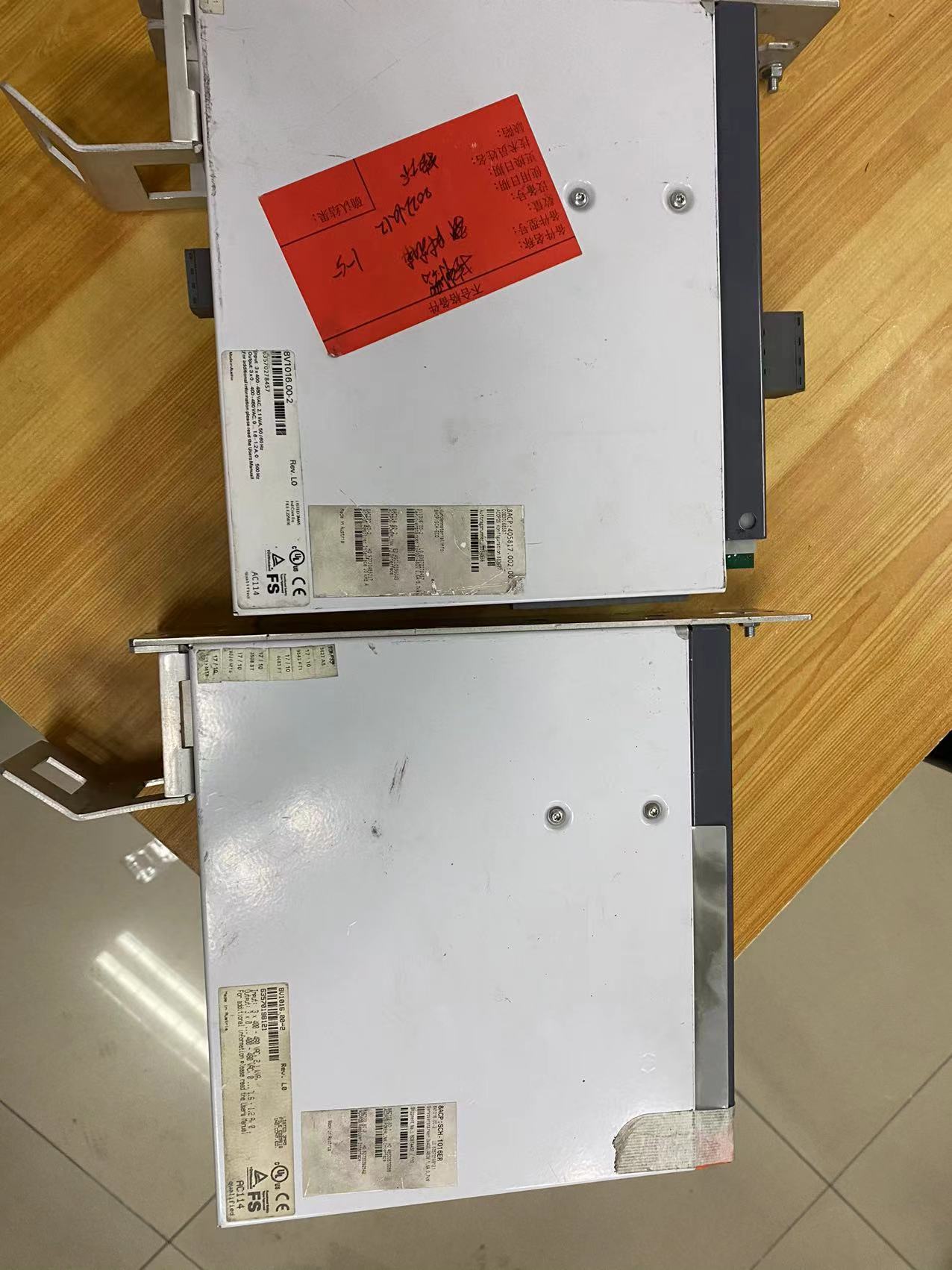

北京贝加莱ACOPOS1016伺服驱动器报警电流降额故障维修

加莱ACOPOS1016伺服驱动器报警电流降额故障维修

贝加莱伺服驱动器电流降额故障维修心得:伺服驱动器电流降额首先这是几乎所有制造商的典型情况-除了某些较小的驱动器外,额定电流输出取决于驱动器是应用于可变转矩(正常负载)还是恒转矩(重负载)应用。因此,例如,贝加莱伺服驱动器在正常工作条件下的指定工作条件下,在380 – 480伏时的额定连续输出电流为38安。在重载条件下,同一驱动器的额定连续输出电流为31安培。此较低的额定输出旨在为较高的电流消耗提供余量(即 更高的过载能力),

这是因为重型启动条件通常需要更高的扭矩。在任何一种情况下,如果不存在指定的工作条件,则**降低额定电流。那其额定值有哪些特征表现呢?

伺服驱动器由其制造商评定为在指定条件下传导指定量的电流,因此贝加莱驱动器的电流降额的具体特征如下:

1、驱动PWM载波(开关)频率:制造商之间存在差异,但额定电流输出基于设置的载波频率。如果该频率向上调整,则需要降额。

2、**环境温度:通常为40C,每度的额定电流从41C下降到50C降低1%。大多数制造商不会将其驱动器评估为在50C以上的温度下运行。环境温度当然与安装方法有关,因此有时将这两个因素结合在一起就可以产生一个降额因素。在下面的示例中,安川变频器就是这种情况。

3、安装间距:尽管此处制造商之间的差异比其他因素大,但要获得额定电流,通常需要将驱动器安装在上方和下方之间100毫米的间隙,以确保适当的通风气流(通常从底部到顶部) ,并且从0到30mm的侧面间隙。如果驱动器是独立式的,则机柜的类型也应考虑在内。

4、海拔高度:由于密度较小的空气的冷却能力下降,通常将驱动器设计为在1000m或更低的高度上传导额定电流。海拔高度高于1000m时,每100m要求驱动电流降额1%。

引起贝加莱伺服驱动器电流降额的因素如下:

1、在额定输出电流下,该驱动器的载波频率为2 kHZ。相反,如果希望使用8 kHz的载波频率,则输出电流额定值将降至31安培。

2、限制:如果驱动器在50°C的环境温度下运行,并且安装在NEMA 1 / IP20机柜中,则额定电流**降低15%。例如,安装在环境温度为50°C的NEMA 1机箱中的,以8 kHz载波频率运行的上述驱动器的额定电流现在为26.4安培。(请注意,这是两个因素(环境温度和安装类型)的示例,

这两种因素共同导致了降额因素的增加,超出了任何一个单独因素所规定的范围。)

3、如果上面的同一驱动器位于2000m的高度,则26.4安培将进一步降低10%。

B&R贝加莱伺服控制器维修故障范围:无输出、三相不平衡、过流、过压、欠压、过热、过载、接地故障、模块损坏、不能通讯等。

贝加莱伺服控制器维修型号:ACOS1090、ACOPOS1640、ACOPOS1045、ACOPOS1320、ACOPOS128M、ACOPOS1180、ACOPOS1010。

贝加莱伺服电机维修故障包括:不能启动、发动无力、运转抖动、失磁、过流、过载、跑位、输出不平衡、匝间短路、编码器报警、编码器损坏、找不到零点等。

B&R贝加莱伺服控制器维修常见故障代码:4005、007、210、7215、7200、6020、6032、6033、6040、7014、7017、7017、7213、7302、9060、 9070、9070、9070、32001、32001。

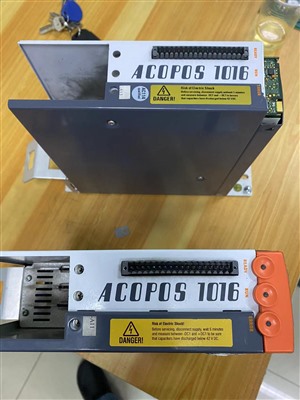

贝加莱伺服驱动器ACOPOS1016维修常见故障 北京蓝宇维诺科技有限公司主要业务范围:变频器维修,驱动器维修,触摸屏/显示屏维修,伺服控制器维修,PLC维修,直流调速器维修,工控机维修等
