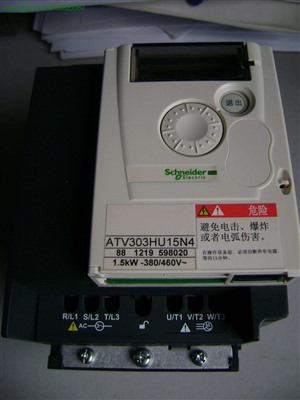

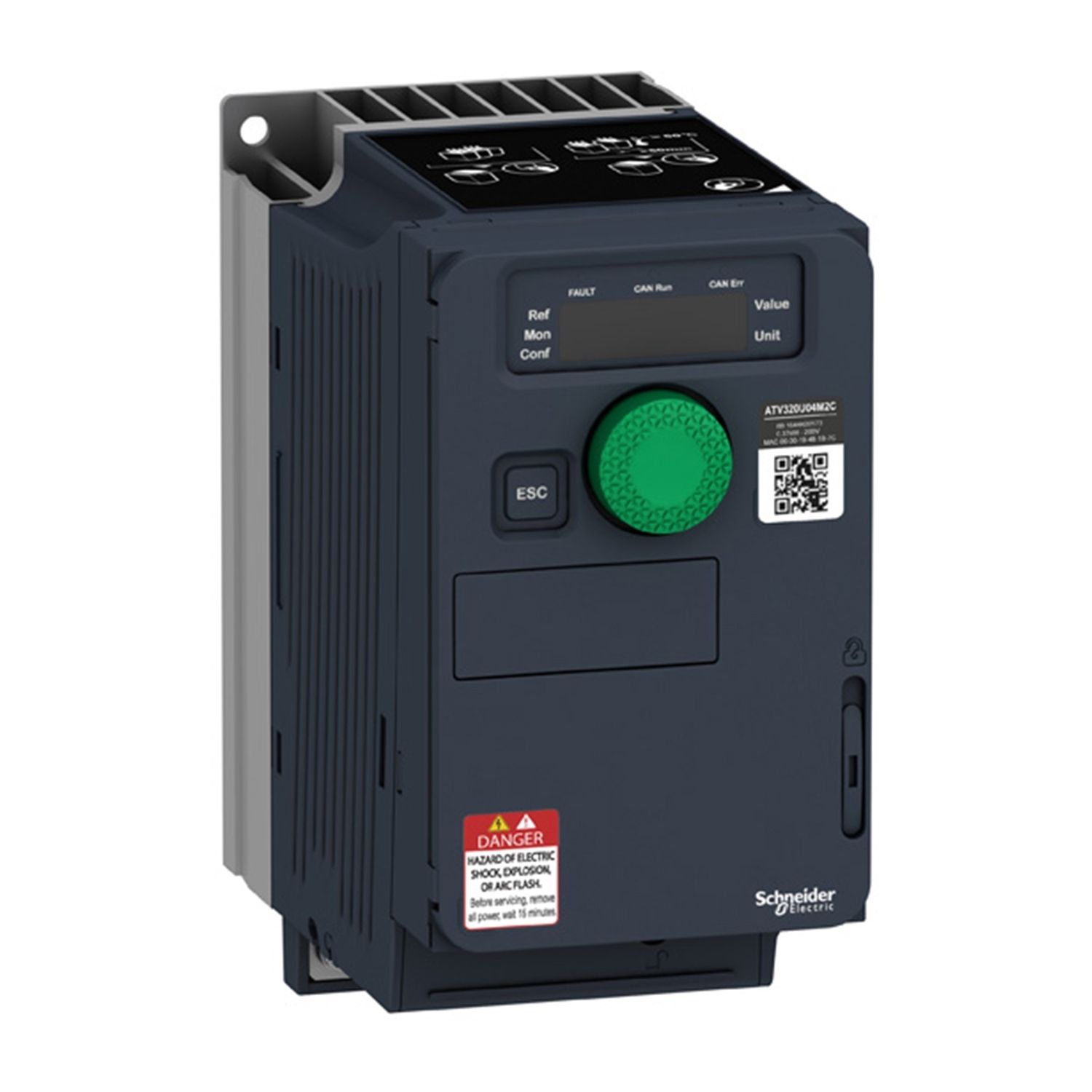

施耐德变频器全称为“施耐德交流变频调速器”,是由法国施耐德电气集团研发、制造和销售的知名变频器品牌。主要用于控制和调节三相交流异步电机的速度,以其稳定的性能、丰富的组合功能、良好的动态特性、超强的过载能力以及无可比拟的灵活性。

在变频器市场占据着重要的地位。广泛应用于各工业领域,尤其在电梯、纺织、机床、起重运输和港口等行业。

施耐德变频器的保养:

1、在设计、安装、使用变频器时一定要遵从变频器使用说明书的指导;

2、各电气设计人员,现场电气调试人员可以在此基础上完善此变频器参考。

施耐德变频器应该是进入中国市场较早的一个品牌,所以有些老的产品象施耐德变频器, 施耐德变频器仍有大量的用户在使用,我们先就这两个系列产品的常见故障做一分析。

施耐德变频器我们*常见的故障就是通电无显示,该系列变频器的开关电源采用了一块UC2842芯片作为波形发生器,该芯片的损坏会导致开关电源无法工作,从而也无法正常显示,此外该芯片的工作电源不正常也会使得开关电源无法正常工作。

施耐德ATV61系列变频器调试步骤:

一 准备工作
1、测绝缘。 将变频器的电源端(R.S.T)与电机端(U.V.W)连
接电缆脱开,用500兆欧或者1000兆欧的摇表对电缆进行绝缘检查,若符合要求,恢复接线。
2、检查接线。核实变频器的内外部控制线路接线,若无问题后方可送电。

二 调试前
(1)将随机带来面板安好,送电后选择语言类型(中文)点击确定。
(2)记录好电机的铭牌以110KW鼓风机为例; 电机功率110KW 电压380V 频率50HZ
转数1490r/min 额定电流 198.7A

三 调试
1.进入1.4电机控制菜单中,将上述铭牌信息进行输入
2.进行自整定。 注意:自整定过程中现场电机旁必须监护,以免误操作。如发现电机反转在1.4中更改输出相序A-B-C或A-C-B。
3.待整定结束后进入1.3菜单将加速时间、减速时间设为80S 。低频率 0Hz 高频率 50Hz。
4. 随后进入1.5菜单对输入输出参数进行设置。设置如下:
2/3线控制 设置为 2线控制 AO1分配 设置为 电机频率;
AO1类型设为电流。 AO1*小4mA *20mA 。
AI2设为电流AI2 AI2 *小4mA *20mA。
1.6命令菜单
给定1通道设为AI2 组合模式为 组合通道
给定2切换设为LI5 给定2通道设为LI加减速
(此功能为设置现场操作箱调速必要步骤,外部接线 为变频器端子24V与LI5端子进行适当短接详见鼓风机控制原理图)
1.7应用菜单
给定1B 切换为 通道1有效 给定1B通道 改为 未设置
加速分 配为LI4 减速分配为LI3 停车方式 自由停车
(注:变频器默认设置LI4 LI3等参数已被占用需要进入1.7给定1B通道和1.8故障复位选项中进行复位或更改其它)
1.8故障管理
故障复位设为未设置 欠压故障电压 190V。
设置完所有参数后 可以进行起车。

四 说明
1、电机运行过程中,可以进入1.2监视菜单中对各项参数再进行观测(如电流电压信号 输入输出等)。
2、本变频器 AO点只有1个通道,电机的频率和电流只能输出1个到现场根据具体情况进行更改。
3、本变频器进行调速时只支持一种给定方式,所以在两种给定方式之间必须进行切换,一般在24V和LI5端子之间串入一个本地远程旋钮干接点。当24V与LI5得电时本地操作箱有效,断电时远程控制有效。
