北京光伏并网逆变器维修及故障分析

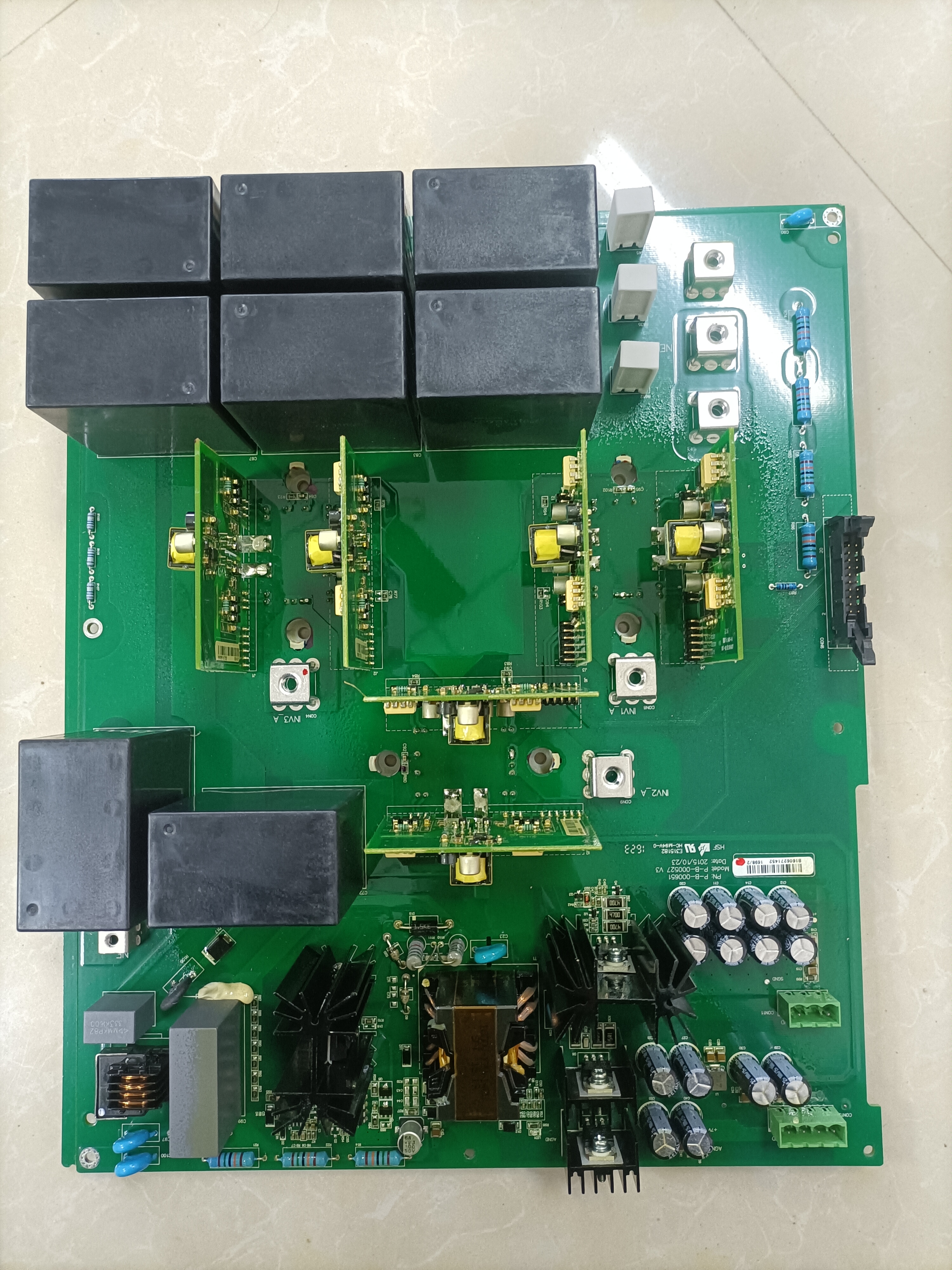

 光伏逆变器作为一项电子产品,由众多元器件组成。逆变器又称电源调整器,根据逆变器在光伏发电系统中的用途可分为独立型电源用和并网用二种。根据波形调制方式又可分为方波逆变器、阶梯波逆变器、正弦波逆变器和组合式三相逆变器。对于用于并网系统的逆变器,根据有无变压器又可分为变压器型逆变器和无变变压器型逆变器。

光伏逆变器作为整个电站的检测中心,上对直流组件,下对并网设备,基本所有的电站参数都可以通过逆变器检测出来。一般逆变器只要在并网状态,监控显示的功率曲线为正常的“山”行,证明该电站运行稳定,如果出现异常,则可以通过逆变器反馈的信息检查电站配套设备健康状况。下面整理了一些光伏逆变器常见的故障原因分析与处理方法:

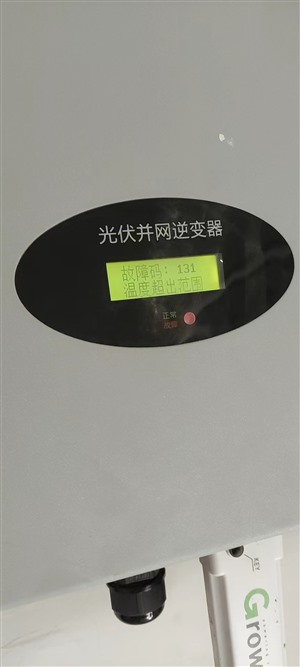

1、光伏逆变器屏幕没有显示

故障分析:没有直流输入,逆变器LCD是由直流供电的。

可能原因:

(1)组件电压不够。逆变器工作电压是100V到500V,低于100V时,逆变器不工作。组件电压和太阳能辐照度有关。

(2)PV输入端子接反,PV端子有正负两极,要互相对应,不能和别的组串接反。

(3)直流开关没有合上。

(4)组件串联时,某一个接头没有接好。

(5)有一组件短路,造成其他组串也不能工作。

解决办法:用完用表电压档测量逆变器直流输入电压。电压正常时,总电压是各组件电压之和。如果没有电压,依次检测直流开关,接线端子,电缆接头,组件等是否正常。如果有多路组件,要分开单独接入测试。如果逆变器是使用一段时间,没有发现原因,则是逆变器硬件电路发生故障,可以联系北京蓝宇维诺科技有限公司维修部

2、光伏逆变器不并网,屏幕显示市电未接

故障现象:逆变器不并网,屏幕显示市电未接

故障分析:逆变器和电网没有连接

可能原因:

(1)交流开关没有合上。

(2)逆变器交流输出端子没有接上。

(3)接线时,把逆变器输出接线端子上排松动了。

解决办法:用万用表电压档测量逆变器交流输出电压,在正常情况下,输出端子应该有220V或者380V电压,如果没有,依次检测接线端子是否有松动,交流开关是否闭合,漏电保护开关是否断开。

3、屏幕显示PV电压高

故障分析:直流电压过高报警

可能原因:组件串联数量过多,造成电压超过逆变器的电压。

解决办法:因为组件的温度特性,温度越低,电压越高。单相组串式逆变器输入电压范围是100-500V,建议组串后电压在350-400V之间,三相组串式逆变器输入电压范围是250-800V,建议组串后电压在600-650V之间。在这个电压区间,逆变器效率较高,早晚辐照度低时也可发电,但又不至于电压超出逆变器电压上限,引起报警而停机。

4、屏幕显示PV绝缘阻抗过低

故障分析:光伏系统接地绝缘电阻小于2兆欧

可能原因:太阳能组件,接线盒,直流电缆,逆变器,交流电缆,接线端子等地方有电线对地短路或者绝缘层破坏。PV接线端子和交流接线外壳松动,导致进水。

解决办法:断开电网,逆变器,依次检查各部件电线对地的电阻,找出问题点,并更换。

5、屏幕显示输出漏电流过高

故障分析:漏电流太大

解决办法:取下PV阵列输入端,然后检查外围的AC电网。直流端和交流端全部断开,让逆变器停电30分钟以上,如果自己能恢复就继续使用,如果不能恢复,联系技术工程师。

6、屏幕显示市电电压超范围

故障分析:电网电压过高。电网阻抗增大,光伏发电用户侧消化不了,输送出去时又因阻抗过大,造成逆变器输出侧电压过高,引起逆变器保护关机,或者降额运行。

解决办法:

(1)加大输出电缆,因为电缆越粗,阻抗越低。

(2)逆变器靠近并网点,电缆越短,阻抗越低。
