直流稳压电源修理

1、电源规格:

直流24V/400A

2、故障现象:

起初电源开机后输出电压不稳(听用户讲述),后来发展到开机无输出电压。

3、分析思路:

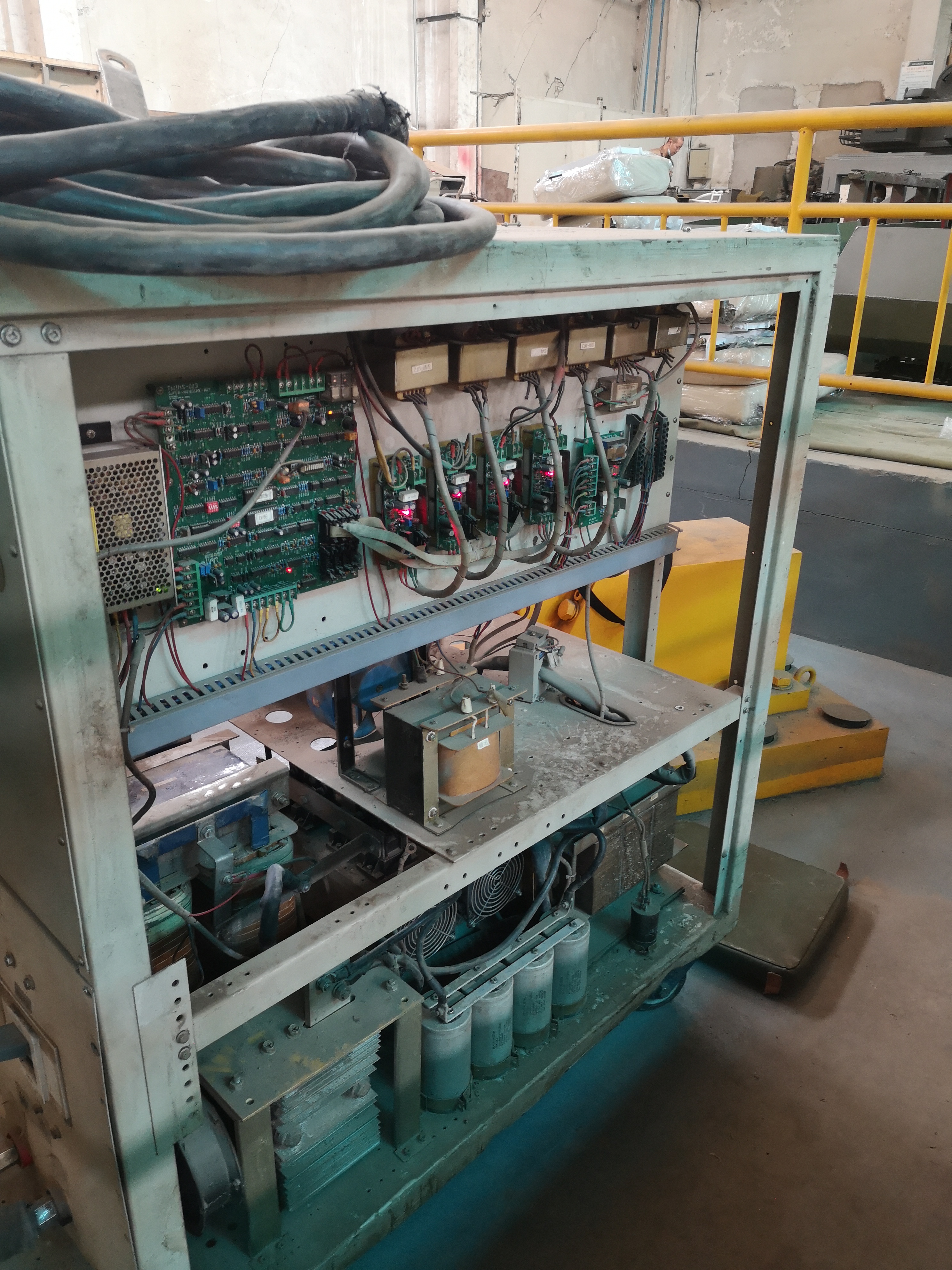

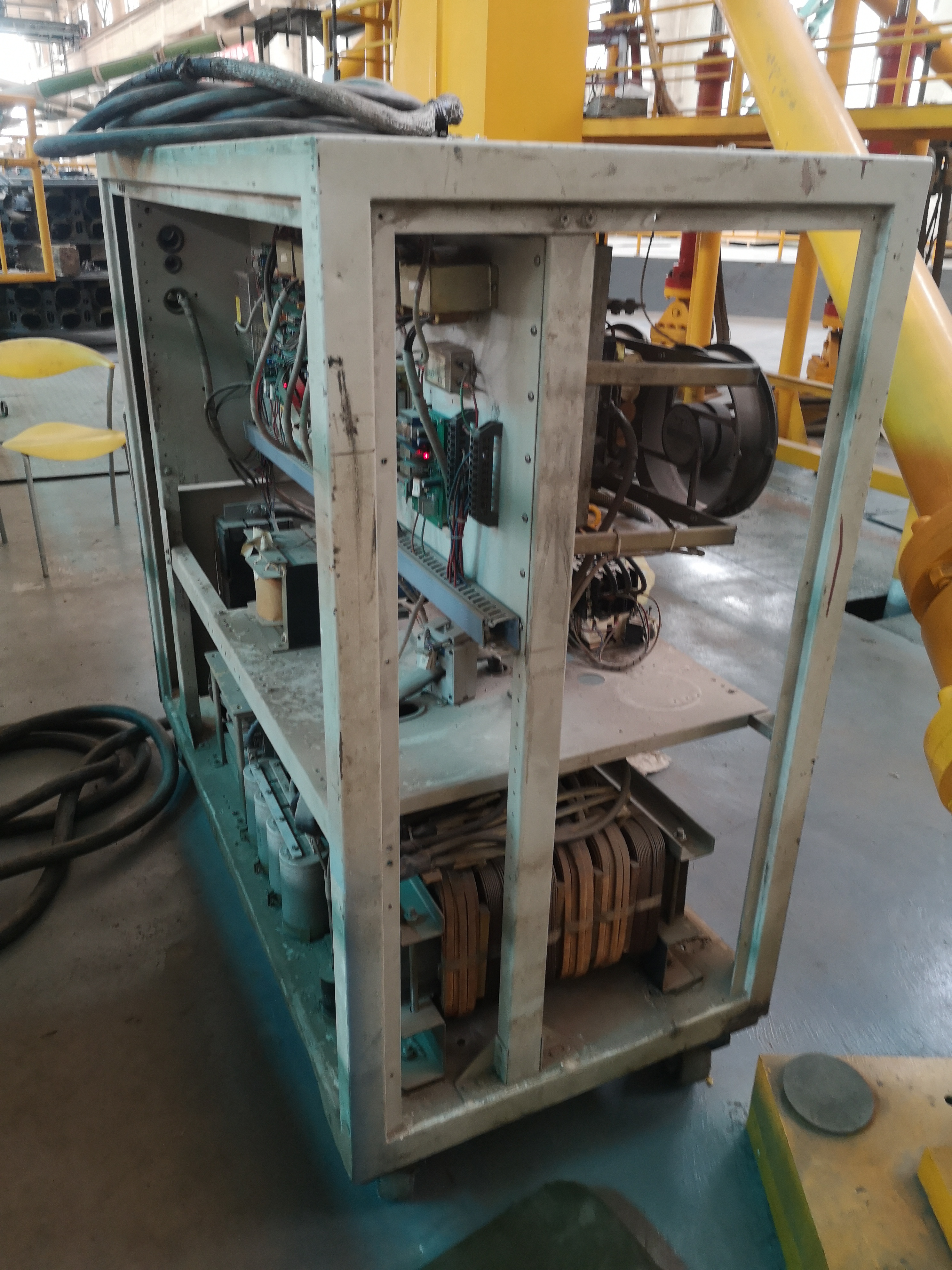

这台电源装备时间较长,不仅体积和重量都很大,而且使用的器件都很老旧。从设计原理上,它先将输入的交流380V进行三相整流变成560V的直流电,然后再将560V直流电逆变成680V的交流电,再经变压、虑波后输出直流24V,所以,故障判断也遵循电源设计原理,按从前到后的顺序依次进行。

4、排除过程:

首先,在检查三相交流380V输入正常后,检查三相整流输出,电压为直流550V左右,基本正常,但在仔细检查整流电路时,发现有一路输出的铜导电柱断裂,并有打火烧蚀的痕迹,按三相整流原理分析,三相整流即使缺一路输出,只会影响整体的输出电压和电流,还不致于会造成电源无输出,但这也是一个故障隐患,必须先行解决。更换同规格的导电铜柱后,整流输出电压有所提高,但直流电源依然没有电压输出。进一步测量逆变电路输出,发现无交流电压输出,经检查逆变电路及控制信号均正常。遂断开下一级变压器的输出端后,再测量逆变电路输出,发现有680V交流电压输出,变压器也有80V输出,说明逆变电路及变压器均正常。后级电路是由电容、电感线圈及电电阻及二极管组成的滤波电路,逐个检查测试后,发现两组共8个23000μf的大滤波电容中有4个电容损坏失效。

5、修理方法:

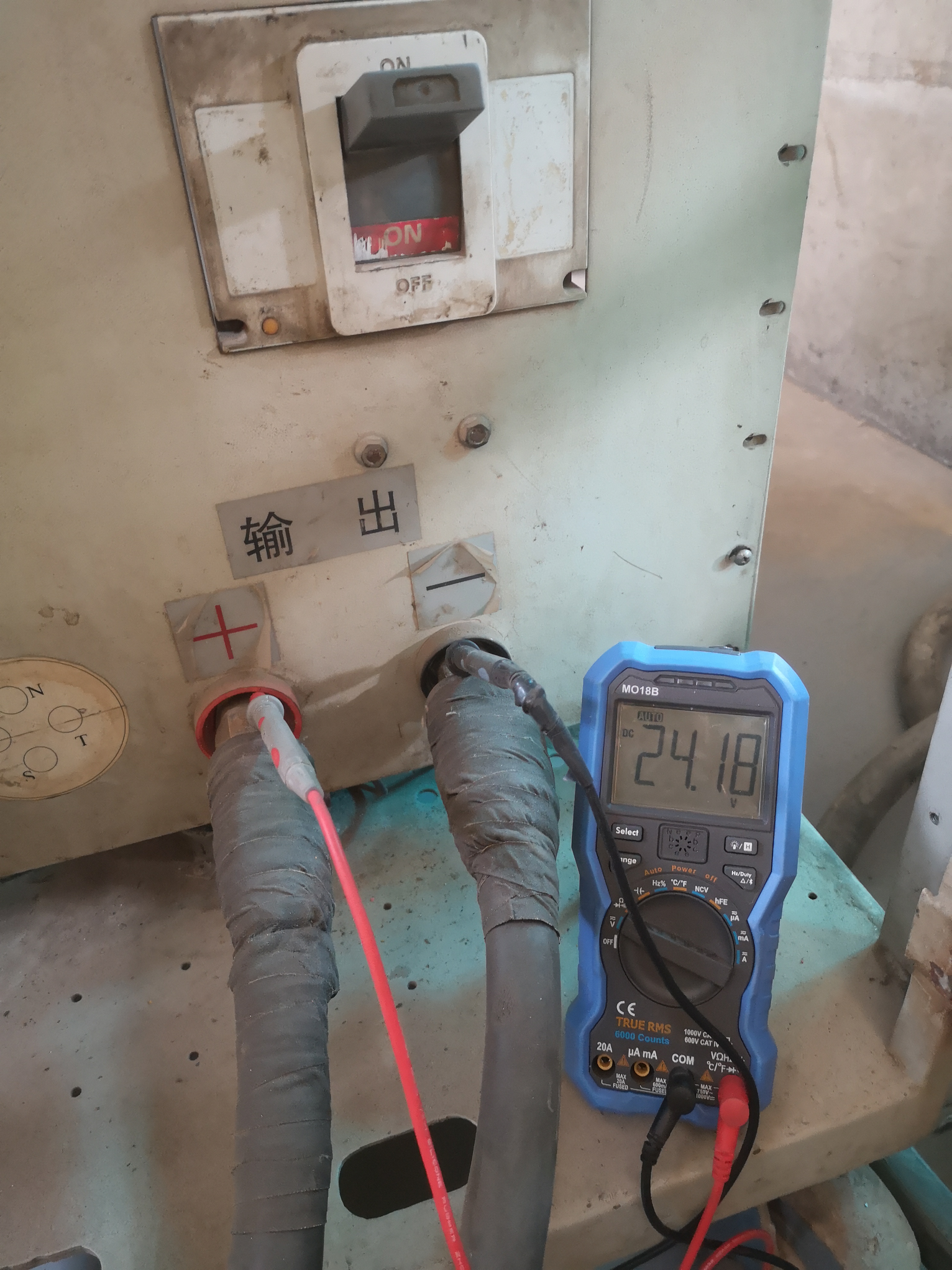

更换同规格的滤波电容,恢复各系统电路连接后,电源开机后有直流24V正常输出。
