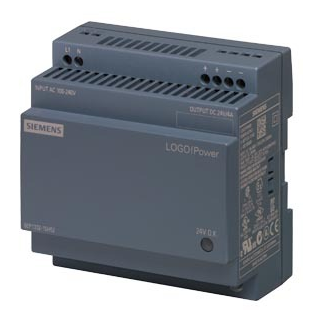

西门子电源维修/西门子开关电源维修

故障现象

输出电压不稳定异常

检测维修

拆卸清理电源,测量功率易损元器件,进行快速排除危险故障点

测量元器件时发现电位器异常,阻值偏大,大于13KΩ,其余元器件无异常,暂时判定电位器损坏,并给与更换,随后给电源供电,无输出电压,电源不工作。

根据以往经验,检测反馈电路部分极有可能存在故障,并检测,发现一个三极管5CW损坏,并对周围元器件再次测量无异常后,再次通电加负载测试OK

(备注:排查故障时较好一次性确定损坏元器件,并更换,避免二次故障损坏)

1、西门子电源功能及工作原理

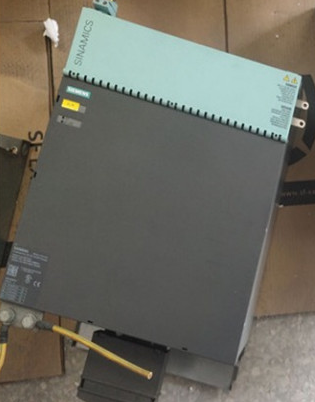

伺服电源模块主要功能是产生直流母线电压,供给主轴模块和进给伺服模块,同时产生供系统和各个模块内部使用的+24v和+5v电压。根据直流电压控制方式,它又分为开环控制的UE模块和闭环控制的I/R模块,UE模块没有电源的回馈系统,其直流电压正常时为570V左右,而当制动能量大时,电压可高达640多伏。I/R模块的电压则一直维持在600V左右。
当交流380V送入电源模块后,首先内部逻辑电源电路开始工作,产生+24V和+5V电压,当内部电源正常后,端子9出现24V电压。此时模块内部主接触器还没有吸合,通过其常闭辅助触点,端子111上出现24V电压,当模块内部完成预充电过程后,113端上出现24V,通过外电路连接到端子63,允许ER模块的整流电路工作,产生600V直流电压。
2、维修案例
(1)一台进口数控车床(西门子810D系统),开机后屏幕上出现报警“NC、PLC无法连接”,打开电气柜后发现,电源模块和NCU模块上的指示灯和数码管均没有显示,而电源模块进线端电压用三用表测量为395V,因此判定该故障是由于进线电压偏高而导致电源模块内部电源电路出现问题,打开模块,检测内部电源部分,发现一只大功率场效应管烧坏,更换损坏元器件,并调整该厂房电网电压至380V后重新开机,系统启动正常。
(2)一台进口数控旋压机(西门子840D系统),开机后液压不启动。通过分析后发现,其液压启动回路串联在电源模块的113和63端子上,在正常状态下,开机后113上产生24V电压,通过液压回路,脉冲使能端子63上也将出现24V电压,电源模块开始正常工作。在故障状态下,测量电源模块各个端子,发现9有24V产生而113没有24V,说明电源模块内部电源电路没有故障,问题出在内部主接触器上,打开电源模块,检测主接触器常闭触点,发现其接触电阻将近15k,将该触点修磨后,再次开机启动液压,故障排除。
