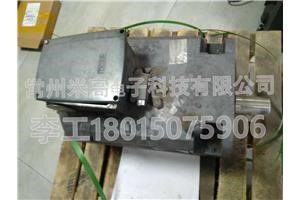

西门子伺服电机1PH8163-1DF23-0GA1故障维修

西门子电机常见故障维修:

*、电机上电,机械振荡(加/减速时)

引发此类故障的常见原因有:①脉冲编码器出现故障。此时应检查伺服系统是否稳定,电路板维修检测电流是否稳定,同时,速度检测单元反馈线端子上的电压是否在某几点电压下降,如有下降表明脉冲编码器不良,更换编码器;②脉冲编码器十字联轴节可能损坏,导致轴转速与检测到的速度不同步,更换联轴节;③测速发电机出现故障。修复,更换测速机。维修实践中,测速机电刷磨损、卡阻故障较多,此时应拆下测速机的电刷,用纲砂纸打磨几下,同时清扫换向器的污垢,再重新装好。

第二、电机上电,机械运动异常快速(飞车)

出现这种伺服整机系统故障,应在检查位置控制单元和速度控制单元的同时,还应检查:①脉冲编码器接线是否错误;②脉冲编码器联轴节是否损坏;③检查测速发电机端子是否接反和励磁信号线是否接错。一般这类现象应由专业的电路板维修技术人员处理,负责可能会造成更严重的后果。

第三、主轴不能定向移动或定向移动不到位

出现这种伺服整机系统故障,应在检查定向控制电路的设置调整、检查定向板、主轴控制印刷电路板调整的同时,还应检查位置检测器(编码器)的输出波形是否正常来判断编码器的好坏(应注意在设备正常时测录编码器的正常输出波形,以便故障时查对)。

第四、坐标轴进给时振动

 应检查电机线圈、机械进给丝杠同电机的连接、伺服系统、脉冲编码器、联轴节、测速机。

1PH8184-1MF20-2LA1

1PH8083-1DG02-0CA1

1PH8083-1UM02-0LA1

1PH8083-1VM02-0MA1

1PH8083-1AN10-0BA1

1PH8083-1UM00-0DA1

1PH8107-1DG00-0DA1

1PH8137-1UG00-0MA1

1PH8133-1DD02-0CA1

1PH8165-1HG10–2BF1
